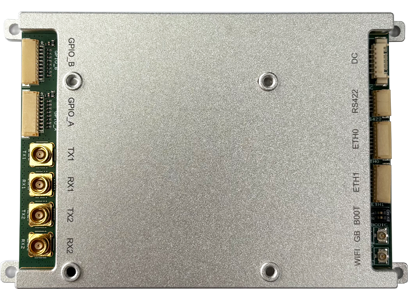

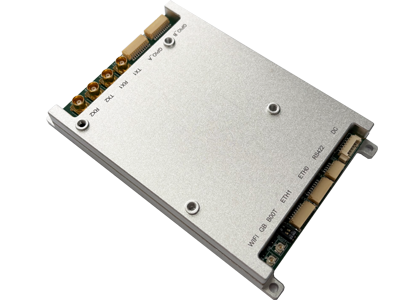

SDR-C2是正旗通信推出的软件无线电硬件平台，采用Xilinx Zynq XC7Z035 FPGA及ADI AD9361无线收发芯片，其尺寸为100*73mm，适用于背负式自组网电台、车载自组网电台等设备形态。SDR-C2支持双发双收，支持2.4/5.8GHz WiFi，支持北斗/GPS定位，具备2个以太网口、1个RS232串口、1个RS422串口及多个GPIO，集成32MB Quad SPI Flash与8GB eMMC，可通过FPC排线支持SD卡，便于用户开发。
主要特征
- 采用Xilinx XC7Z045+ADI AD9361实现
- 支持2.4/5.8GHz WiFi
- 支持北斗/GPS定位
- 具备2个千兆以太网口
产品状态：正常供应
| 主芯片 | Xilinx XC7Z035-2FFG676I |
| 无线芯片 | ADI AD9361 |
| 内存 | 1GB DDR3 |
| 存储芯片 | Winbond 32MB Quad SPI Flash 8GB eMMC（与SD卡二选一） Microchip AT24C512 EEPROM |
| 加密芯片 | Microchip ATSHA204A |
| 接口 | 电源输入接口（6Pin） 电源直通输出接口（4Pin） 调试串口及RS232接口（10Pin） RS422接口（5Pin） 以太网接口ETH0（8Pin），10/100/1000Mbps 以太网接口ETH1（8Pin），10/100/1000Mbps JTAG接口（7Pin） PL GPIO_A（10Pin） PL GPIO_B（10Pin） SD卡接口（10Pin） WiFi天线接口，1个标准IPX接口 北斗/GPS天线接口，1个标准IPX接口 无线收发接口，4个标准MCX接口 |
| 工作电压 | 12-48V，具备防插反功能 |
| 尺寸 | 100*73*14.6mm（不含固定孔） |
| 温度范围 | 存储温度：-40℃~+85℃ 工作温度：-20℃~+65℃ |
| 软件特性 | 提供Vivado工程 提供Petalinux（Meta-adi）源码 支持ADI libiio |
MCX转SMA馈线*4
无
