1. 概述
SDR-B1是正旗通信推出的基于Xilinx XC7Z045 + ADI AD9363/AD9361的软件无线电平台，在V1.0及V1.1的硬件设计中，均不支持EEPROM存储芯片。近期有客户提出需要在SDR-B1上增加EEPROM用于存储MAC地址、序列号等信息，本文档给出基于SDR-B1 V1.1版本增加EEPROM存储芯片的完整过程。文中所用的EEPROM芯片型号是AT24C02。
2. 修改Vivado工程
EEPROM存储芯片多为I2C接口，在原始的SDR-B1 Vivado工程中，并未将I2C接口引出，所以首先需要修改Vivado工程。

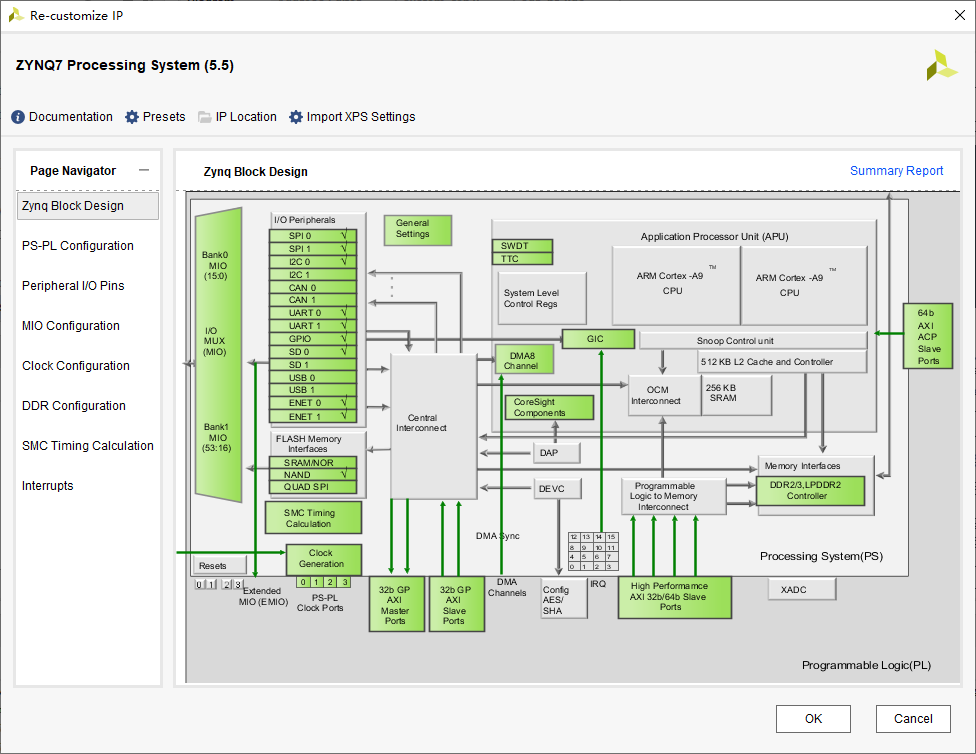

(1) 打开SDR-B1的Vivado工程，双击工程文件中的system.bd，然后双击右侧窗口中出现的ZYNQ，进入Re-customize IP界面，如下图

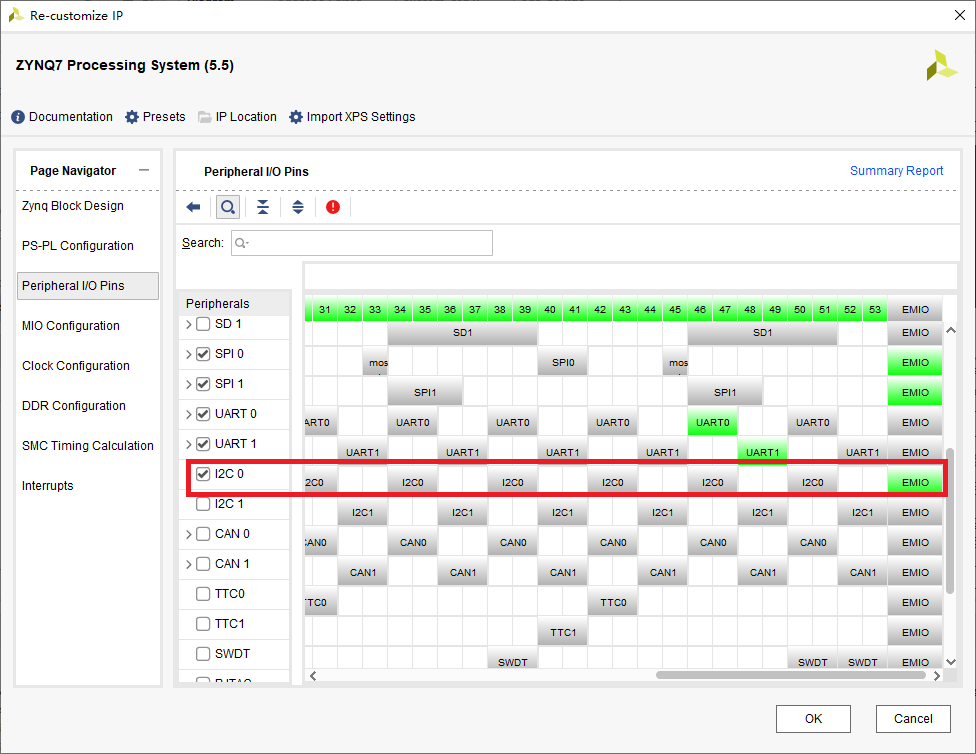

点击左侧的Peripheral I/O Pins，勾选右侧的I2C 0，由于I2C 0对应的MIO接口已被占用，所以Vivado自动将I2C 0分配到了EMIO，如下图

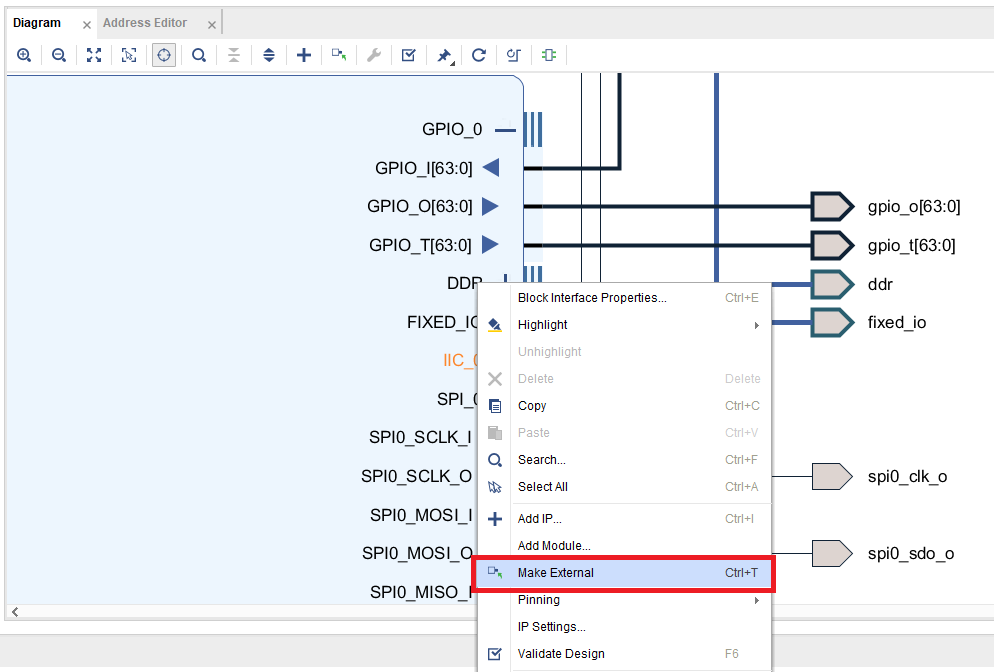

然后点击OK，关闭Re-customize IP界面。此时可以看到ZYNQ多出了I2C 0接口，在上面点击右键-->Make External，如下图
然后可以进行Regenerate Layout和Validate Design，确认无误后可进行下一步。

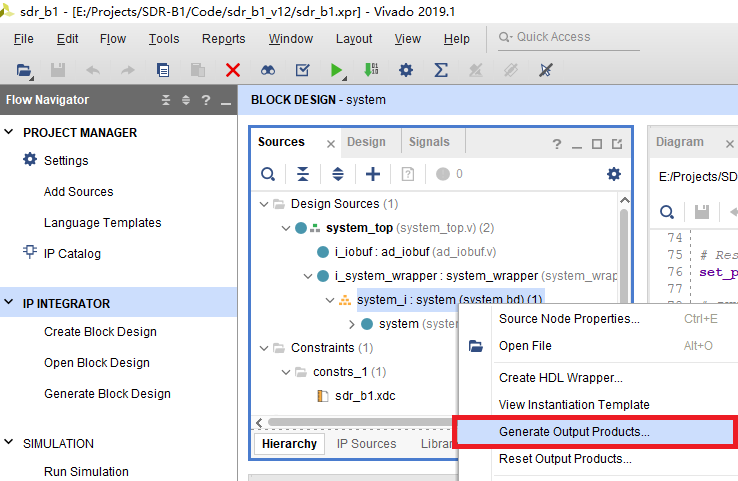

(3) 在左侧的源码结构中的system.bd上面点击右键重新Generate Output Products，如下图

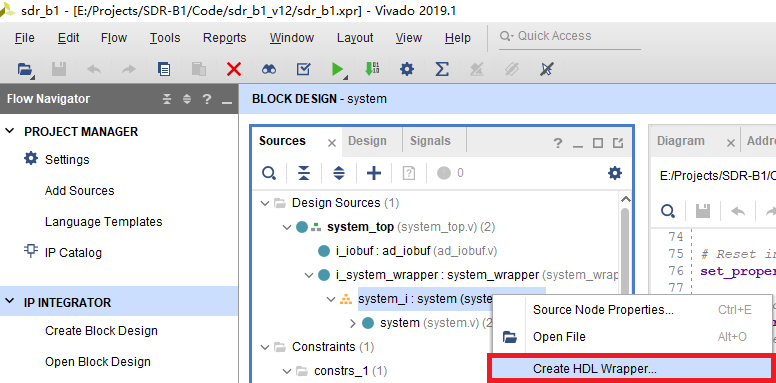

然后再重新Create HDL Wrapper，如下图

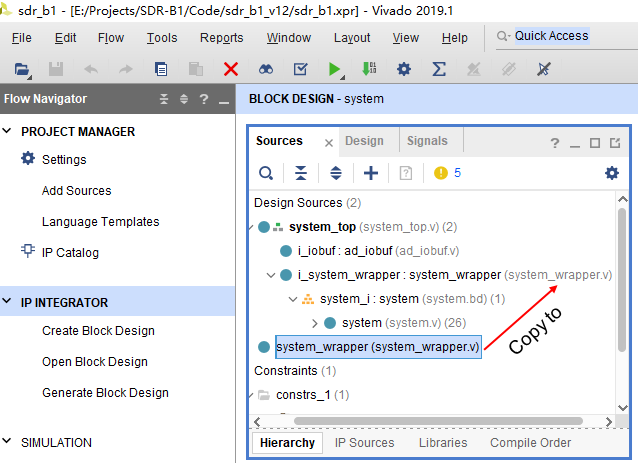

并将新生成的system_wrapper.v的内容复制到原始的system_wrapper.v中，以便上层对其进行例化，如下图
然后将新生成的system_wrapper.v从工程中删除即可，如下图
(4) 修改system_top.v，在system_top模块中增加如下两行：
inout i2c0_sda,
inout i2c0_scl,修改system_wrapper例化模块，增加如下两行：
.IIC_0_0_scl_io(i2c0_scl),
.IIC_0_0_sda_io(i2c0_sda),修改sdr_b1.xdc，增加如下三行：
# I2C0 (just for test, pl_gpio_0 as i2c0_sda, pl_gpio_1 as i2c0_scl)
set_property -dict {PACKAGE_PIN AF17 IOSTANDARD LVCMOS33} [get_ports i2c0_sda]
set_property -dict {PACKAGE_PIN AG16 IOSTANDARD LVCMOS33} [get_ports i2c0_scl]也就是采用PL_GPIO_0作为I2C 0的SDA引脚，PL_GPIO_1作为I2C 0 的SCL引脚。选择PL_GPIO_0与PL_GPIO_1作为SDA及SCL是因为这两个引脚本身已具备上拉电阻，只需将原有的接地电容取下即可。
(5) 在Vivado中进行Generate Bitstream，Viviado 重新生成system_top.bit及system_top.hdf文件后，将其复制到Linux下，供Petalinux工程使用。
3. 修改u-boot
(1) 新建Petalinux工程，此处与《SDR-B1软件无线电平台开发环境搭建》一文中的过程类似，但是可以省去其中的某些步骤。假定已将system_top.bit及system_top.hdf文件放置在/home/lics/data/share/sdr_b1_v12/目录，依次输入以下命令：
cd ~data/code/petalinux/
source /home/lics/data/code/petalinux/settings.sh
petalinux-create --type project --template zynq --name sdr_b1_v12
cd sdr_b1_v12
cp -a /home/lics/data/share/sdr_b1_v12/* .

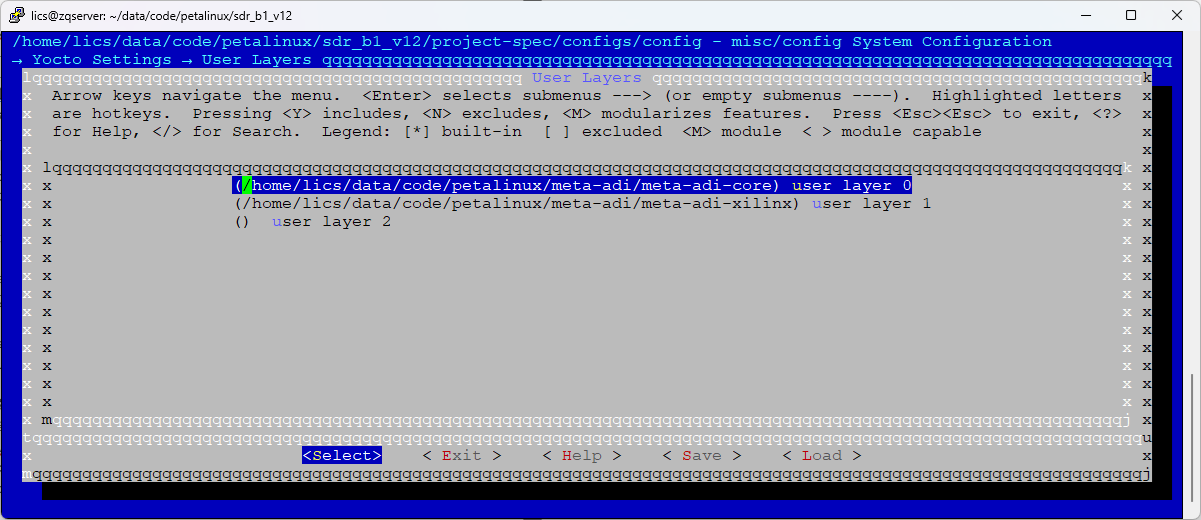

petalinux-config --get-hw-description=/home/lics/data/code/petalinux/sdr_b1_v12在出现的配置界面上选择Yocto Settings，敲击回车，然后在下一个配置界面上选择User Layers，敲击回车，在user layer 0中填入meta-adi-core的路径，即/home/lics/data/code/petalinux/meta-adi/meta-adi-core，在user layer 1中填入meta-adi-xilinx的路径即/home/lics/data/code/petalinux/meta-adi/meta-adi-xilinx，如下图
(2) 修改project-spec/meta-user/conf/petalinuxbsp.conf，增加以下内容：
KERNEL_DTB = "zynq-adrv9361-z7035-bob"
RM_WORK_EXCLUDE += "u-boot-xlnx"
RM_WORK_EXCLUDE += "linux-xlnx"其中KERNEL_DTB用于指定dtb即设备树文件，RM_WORK_EXCLUDE的作用是编译后不删除源码（Petalinux在编译完成后会删除源代码，以节省硬盘空间），即保留u-boot-xlnx及linux-xlnx。
使用petalinux-build编译一遍，此步骤会耗费较多时间。
(3) 首次编译完成后，可以在build/tmp/work/plnx_zynq7-xilinx-linux-gnueabi/u-boot-xlnx/v2019.01-xilinx-v2019.1+git999-r0/git下可以找到u-boot源码，将其复制出去，例如放到components/ext_sources/uboot-source/中。
运行petalinux-config，进入Linux Components Selection ---> u-boot (u-boot-xlnx) --->，选择ext-local-src，然后exit回到上一步，进入External u-boot local source settings --->，将其设置为u-boot源码的目录，本文档中为/home/lics/data/code/petalinux/sdr_b1_v12/components/ext_sources/uboot-source/，然后保存，退出petalinux-config。
此后对u-boot源码进行修改，只需要修改uboot-source中的源码即可。
进入sdr_b1_v12/components/ext_sources/uboot-source目录，输入以下命令：
cp board/freescale/common/sys_eeprom.c board/xilinx/zynq/
cp board/varisys/common/eeprom.h board/xilinx/zynq/
vi board/xilinx/zynq/sys_eeprom.c将
#include "../common/eeprom.h"
if (!env_get(enetvar))改为
#include "eeprom.h"
//if (!env_get(enetvar))输入以下命令：
vi board/xilinx/zynq/Makefile增加以下内容：
obj-$(CONFIG_ID_EEPROM) += sys_eeprom.o输入以下命令：
vi board/xilinx/zynq/Kconfig增加以下内容：
config ID_EEPROM
bool "support ID eeprom"
default y
help
Say Y here to add support for Sample
at Reset Utility. You need this only if
you work on a Marvell development board.
If not, keep this off to reduce code size
config SYS_I2C_EEPROM_CCID
bool "support I2C_EEPROM_ID"
default y
help
Say Y here to add support for Sample
at Reset Utility. You need this only if
you work on a Marvell development board.
If not, keep this off to reduce code size
config SYS_I2C_EEPROM_NXID
bool "support I2C_EEPROM_NXID"
default n
help
Say Y here to add support for Sample
at Reset Utility. You need this only if
you work on a Marvell development board.
If not, keep this off to reduce code size回到sdr_b1_v12目录，输入以下命令：
vi project-spec/meta-plnx-generated/recipes-bsp/u-boot/configs/config.cfg增加以下内容：
CONFIG_ID_EEPROM=y
CONFIG_SYS_I2C_EEPROM_CCID=y
CONFIG_SPL_I2C_SUPPORT=y
CONFIG_DM_I2C_COMPAT=y
CONFIG_I2C_EEPROM=y
CONFIG_SYS_I2C_EEPROM_ADDR=0x50
CONFIG_SYS_EEPROM_SIZE=256
CONFIG_SYS_EEPROM_PAGE_WRITE_BITS=3
CONFIG_SYS_EEPROM_PAGE_WRITE_DELAY_MS=10
CONFIG_SYS_I2C_EEPROM_ADDR_LEN=1
CONFIG_SYS_I2C_EEPROM_ADDR_OVERFLOW=0x2
CONFIG_SPL_I2C_EEPROM=y
CONFIG_SYS_EEPROM_BUS_NUM=0其中，CONFIG_SYS_I2C_EEPROM_ADDR用于指定EEPROM芯片的地址，本文中为0x50；CONFIG_SYS_I2C_EEPROM_ADDR_LEN用于设定地址长度，AT24C02的地址长度是1个字节，所以设置为0x1；CONFIG_SYS_EEPROM_BUS_NUM用于指定I2C Bus编号，本文中为0。此时，对于u-boot源码的修改已经完成。
4. Linux代码修改
(1) 对于Linux代码的修改，本文并未使用与u-boot相同的方式，而是采用了打补丁的方式。输入以下命令：
cd ~/data/code
git clone -b 2019_R2 https://github.com/analogdevicesinc/linux.git linux_adi_2019r2
cd linux_adi_2019r2
vi arch/arm/boot/dts/zynq-adrv9361-z7035-bob.dts将axi_i2c0节点改为disabled，新增i2c0节点，如下
&axi_i2c0 {
status="disabled";
ad7291-bob@2f {
compatible = "adi,ad7291";
reg = <0x2f>;
};
eeprom@50 {
compatible = "at24,24c32";
reg = <0x50>;
};
};
&i2c0 {
status="okay";
eeprom@50 {
compatible = "at24,24c02";
reg = <0x50>;
};
};然后输入以下命令：
git diff > 0001-dts-add-eeprom-for-i2c0-by-zencheer.patch(2) 将得到的0001-dts-add-eeprom-for-i2c0-by-zencheer.patch复制到sdr_b1_v12/project-spec/meta-user/recipes-kernel/linux/linux-xlnx中，并在sdr_b1_v12/project-spec/meta-user/recipes-kernel/linux中创建linux-xlnx_%.bbappend文件，其内容如下：
SRC_URI_append += "file://0001-dts-add-eeprom-for-i2c0-by-zencheer.patch"
FILESEXTRAPATHS_prepend := "${THISDIR}/${PN}:"这样就可以在编译Linux的过程中打上0001-dts-add-eeprom-for-i2c0-by-zencheer.patch补丁。此时针对Linux的源码修改已经完成。
5. 验证
(1) 进入sdr_b1_v12目录，再次使用petalinux-build进行编译，待编译完成后，依次输入以下命令：
cd images/linux/
petalinux-package --boot --format BIN --fsbl zynq_fsbl.elf --fpga system.bit --u-boot --force
cd ../..
rm -rf /home/lics/data/share/linux
cp -a images/linux /home/lics/data/share/此时就可以将编译得到的BOOT.bin及image.ub复制到TF卡中进行测试。
(2) 为SDR-B1加电，当串口中出现”Hit any key to stop autoboot:”时按下回车，依次输入以下命令：
mac id
mac num 00000011
mac errata ..
mac date 250427143600
mac 0 b8:8e:df:88:88:88
mac 1 b8:8e:df:88:88:89

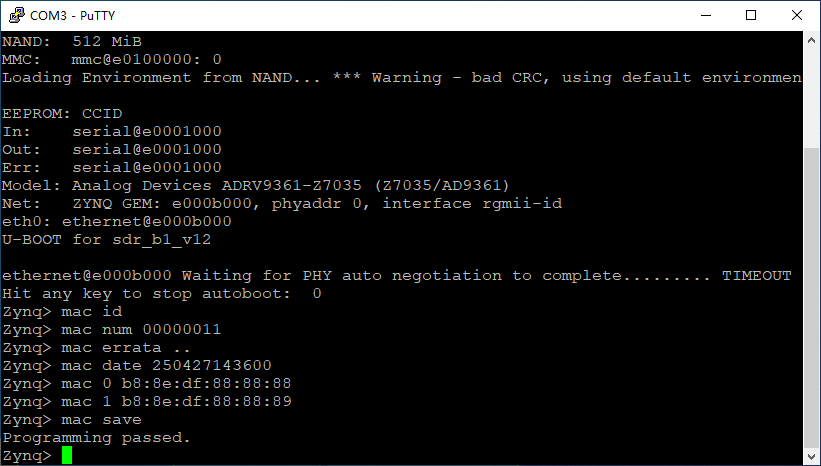

mac save当串口中出现“Programming passed.”则表明以上信息已正确写入。如下图

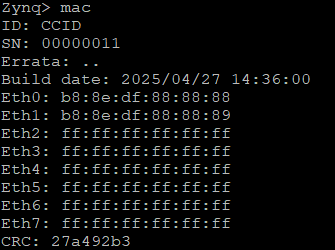

(3) 此时输入mac命令，即可显示写入的MAC地址、序列号等信息，如下图

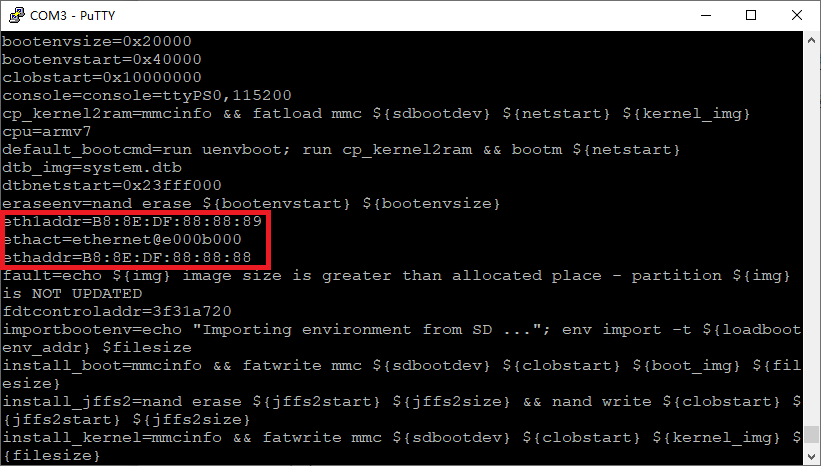

输入printenv命令，可以看到ethaddr与ethaddr1也是正确的数值，如下图

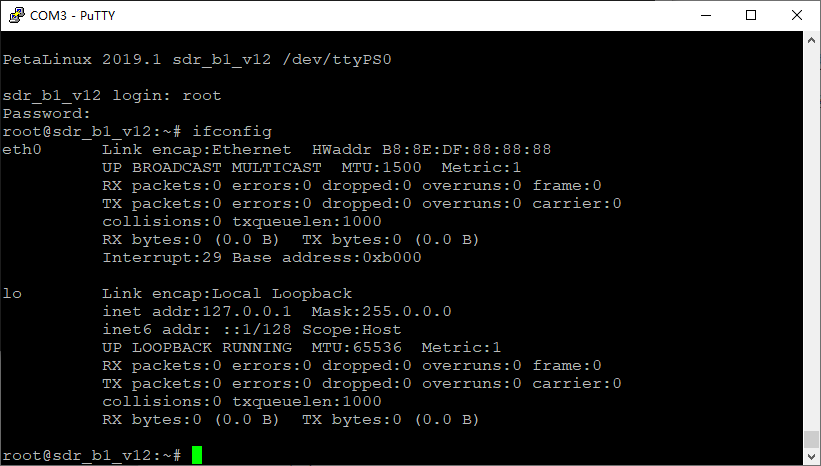

(4) 重启板卡，待板卡启动完成后，输入用户名root及密码root进入Linux，使用ifconfig命令，可以看到eth0的mac地址正是此前在u-boot下写入的数值，如下图
eth1未显示是由于Linux代码尚不完善造成的，这不影响对EEPROM存储芯片的验证结果。
