1. 概述
我司产品中通常会有大量的射频电路存在，因此射频电路设计是我司产品设计的重点。按功能划分，射频电路可以分为：ADC/DAC、本振、混频器、增益模块、射频功率放大器、低噪声放大器、滤波器、射频开关等。
2. 射频电源电路
小信号射频电路推荐采用LDO供电，如ADC/DAC、本振、混频器及低噪声放大器，或者是专用宽带收发无线芯片，如AD9361。
大信号电路推荐采用DCDC供电，如增益模块，射频功率放大器。
在Layout方面，DCDC要远离射频电路，尤其是ADC/DAC、本振、混频器、低噪声放大器等小信号电路，如果条件允许，最好为DCDC设计屏蔽罩或者屏蔽腔体。LDO可以靠近相应的芯片进行摆放。

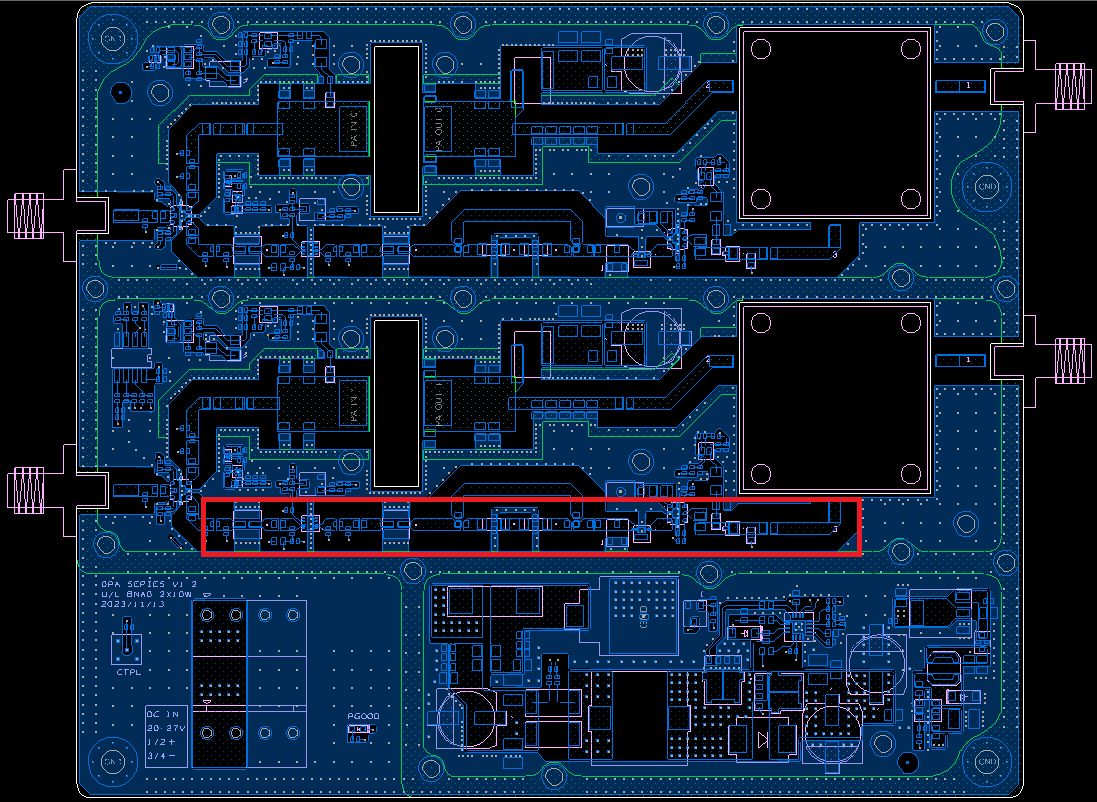

我司的一款射频功放DPA-10，在早期版本中，LNA靠近DCDC Boost摆放，实测中发现在不盖盖子的情况，有一路接收机收到严重干扰，如下图。
在DPA-HG-10的设计中，则在DPA-10的基础上做了较大修改，将DPA-10中出现问题的LNA远离DCDC Boost，问题得到解决。

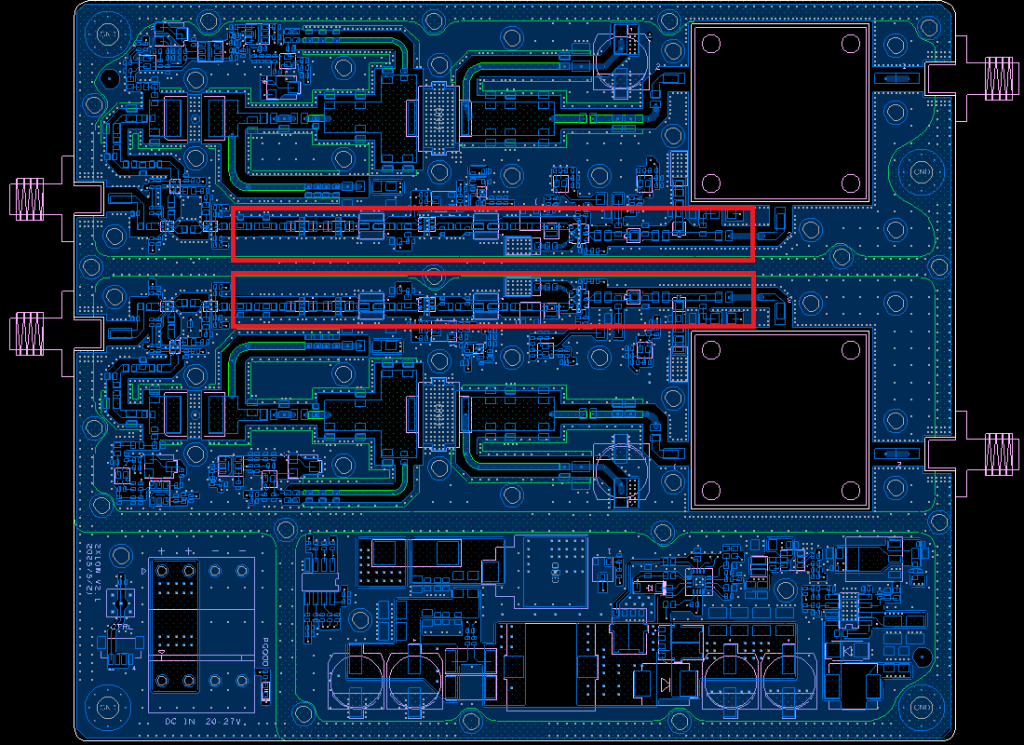

下图是改进后的设计。
3. 射频电路Layout一般规则
- 射频走线必须有完整的、连续的参考面。
- 射频走线必须做50ohm阻抗控制，尤其是大功率射频信号。
- 射频电路走线应该尽量短。
- 去耦电容应尽量靠近相应的引脚。
- 射频走线不要出现尖角，尽量用弧线进行转弯，或者采用切角的方式进行转弯，切角的设计需要使用ADS进行仿真。
- 射频走线尽量不要使用过孔。

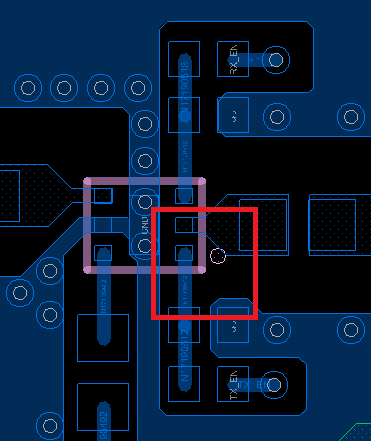

- 射频走线最好被GND铜皮包围，与铜皮做2W线距控制，并在铜皮上打上足够多的过孔。靠近芯片引脚的位置，必然无法按2W控制，此时可按照渐变的方式进行设计，如下图。
- 混频器、射频放大器，需要尽量增大输入与输出的距离，避免震荡。
4. LDMOS栅极驱动电路
LDMOS的输出特性与LDMOS栅极驱动电路密切相关。在我司早期的产品中，使用模拟开关驱动LDMOS栅极，有如下特征：
- 出现低频段杂散，谱线的位置随机，但可以观察到一定的分布特性。
- 开关频率越高，谱线越密；开关频率越低，谱线越稀疏。
- 更改开关占空比，谱线分布无明显变化。
- 栅极电压越高，谱线幅度越高。
- 将LDMOS关断电压设置为略低于LDMOS打开的临界点，谱线幅度大大降低。
客户反馈产品有很大的输出杂散后，我司使用NMOS+PMOS作为LDMOS栅极驱动电路，则不存在以上问题，LDMOS输出正常。下图是我司使用的标准LDMOS栅极驱动电路。
5. 射频连接器
避免MMCX与IPX co-layout。
产品工作频率在1.5GHz以下时，可以使用直插式射频连接器；高于1.5GHz的例如2.4GHz尤其是5.8GHz的情况，必须使用贴片式连接器，至少中心角是贴片的形式。
6. 温补晶振
经过长期检验，KDS的TCXO质量很好，如DSB321SDN系列。
7. GPS外接天线
必须为GPS外接天线做限流设计。
